DC servo motorlar yüksek hassasiyetleri, mükemmel hız kontrolü ve tork özellikleri nedeniyle çeşitli endüstriyel ve otomasyon uygulamalarında yaygın olarak kullanılmaktadır. Geri bildirim cihazları, motorun konumu, hızı ve torku hakkında önemli bilgiler sağladıklarından DC servo motorların çalışmasında çok önemli bir rol oynar. Bu bilgi, motor kontrolörü tarafından motorun performansını ayarlamak ve doğru ve kararlı çalışmayı sağlamak için kullanılır. Bir DC servo motor tedarikçisi olarak, DC servo motorlarda kullanılan bazı yaygın geri besleme cihazları türlerini tanıtacağım.
Kodlayıcılar
Enkoderler DC servo motorlarda en sık kullanılan geri besleme cihazlarından biridir. Bunlar iki ana türe ayrılabilir: artımlı kodlayıcılar ve mutlak kodlayıcılar.
Artımlı Kodlayıcılar
Artımlı kodlayıcılar, motor şaftı döndükçe bir dizi darbe üretir. Darbe sayısı milin açısal yer değiştirmesi ile orantılıdır. Kontrolör, bu darbeleri sayarak motorun hızını ve milin göreceli konumunu belirleyebilir. Artımlı kodlayıcılar nispeten basit ve uygun maliyetlidir; bu da onları birçok genel amaçlı uygulama için uygun kılar.
Artımlı kodlayıcının temel prensibi, eşit aralıklı yuvalara veya işaretlere sahip dönen bir diski içerir. Disk döndükçe, bir ışık kaynağı ve bir fotodedektör bu yarıkların geçişini algılayarak elektrik darbeleri üretir. Artımlı kodlayıcının çözünürlüğü, diskteki yuva sayısına göre belirlenir. Daha yüksek çözünürlüklü kodlayıcılar daha doğru konum ve hız bilgisi sağlayabilir.
Örneğin, bir robotik kol uygulamasında, her bir eklemin hareketini izlemek için artımlı bir kodlayıcı kullanılabilir. Kontrolör, eklemlerin hızını ve konumunu hassas bir şekilde kontrol etmek için kodlayıcı geri bildirimini kullanabilir ve robotik kolun karmaşık görevleri yüksek doğrulukla gerçekleştirmesine olanak tanır.
Mutlak Kodlayıcılar
Mutlak enkoderler ise herhangi bir zamanda motor şaftı için mutlak konum değeri sağlar. Yalnızca göreceli konum bilgisi sağlayan artımlı enkoderlerin aksine mutlak enkoderler, bir referans noktasına veya başlatmaya ihtiyaç duymadan şaftın tam konumunu anında belirleyebilir.
Mutlak kodlayıcılar genellikle dönen disk üzerinde daha karmaşık bir kodlama şeması kullanır. Diskteki her konum benzersiz bir dijital koda karşılık gelir. Kodlayıcı açıldığında, kontrolör kodu okuyabilir ve doğrudan şaftın konumunu elde edebilir. Bu, mutlak enkoderleri, CNC makineleri gibi hassas konum kontrolünün gerekli olduğu uygulamalar için ideal kılar.
Bir CNC freze makinesinde mutlak bir kodlayıcı, kesici takımın her zaman doğru konumda olmasını sağlayarak yüksek kaliteli işleme operasyonları sağlar. Güç açıldıktan hemen sonra tam konumu bilme yeteneği aynı zamanda kurulum süresini azaltır ve genel üretkenliği artırır.
Takometreler
Takometreler DC servo motorun dönme hızını ölçmek için kullanılır. Motorun hızıyla orantılı bir voltaj çıkışı sağlarlar. İki ana takometre türü vardır: DC takometreler ve AC takometreler.
DC Takometreler
DC takometreler elektromanyetik indüksiyon prensibine göre çalışır. Motor miline kalıcı mıknatıslı bir DC jeneratör bağlanmıştır. Şaft döndükçe jeneratör, dönme hızıyla doğru orantılı bir DC voltajı üretir.
Bir DC takometrenin çıkış voltajı kolayca ölçülebilir ve motor kontrolörü tarafından motorun hızını ayarlamak için kullanılabilir. DC takometreler nispeten basit ve güvenilirdir ancak sıcaklık ve manyetik alan değişikliklerinden etkilenebilirler.
Bir konveyör bant sisteminde, bandı çalıştıran motorun hızını izlemek için bir DC takometre kullanılabilir. Hızın ayarlanan değerden sapması durumunda kontrolör, sabit bir hızı korumak için motorun giriş voltajını ayarlayabilir ve konveyör sisteminin sorunsuz ve verimli çalışmasını sağlayabilir.
AC Takometreler
AC takometreler, motorun hızıyla orantılı bir AC voltaj çıkışı üretir. Genellikle dönen bir manyetik alan prensibine dayanırlar. AC takometrenin çıkış frekansı motorun hızıyla ilgilidir.
AC takometreler, DC takometrelere göre sıcaklık ve manyetik alan değişimlerinden daha az etkilenir. Doğru hız ölçümünün çok önemli olduğu yüksek hızlı uygulamalarda yaygın olarak kullanılırlar.
Örneğin, hassas bir taşlama makinesinde kullanılan yüksek hızlı bir iş mili motorunda, bir AC takometre doğru hız geri bildirimi sağlayabilir. Kontrolör daha sonra motorun güç kaynağını sabit ve hassas bir dönüş hızını koruyacak şekilde ayarlayabilir ve böylece yüksek kaliteli taşlama işlemleri elde edilebilir.
Çözücüler
Çözücüler, DC servo motorlara hem konum hem de hız bilgisi sağlayabilen elektromanyetik cihazlardır. Bir stator ve bir rotordan oluşurlar. Statorun iki veya daha fazla sargısı vardır ve rotor, motor miline bağlıdır.
Stator sargılarından birine bir AC uyarma gerilimi uygulandığında, diğer stator sargılarında bir indüklenen gerilim üretilir. İndüklenen voltajın büyüklüğü ve fazı rotorun açısal konumuna bağlıdır. Kontrolör bu gerilimleri ölçerek motor şaftının konumunu belirleyebilir.
Çözümleyiciler sağlamlıkları ve güvenilirlikleriyle bilinir. Yüksek sıcaklık, yüksek titreşim ve yüksek nem koşulları gibi zorlu ortamlarda çalışabilirler. Bu onları havacılık ve otomotiv endüstrilerindeki uygulamalara uygun hale getirir.
Bir uçağın uçuş kontrol sisteminde, kanatçıklar ve asansörler gibi kontrol yüzeylerinin konumunu izlemek için bir çözümleyici kullanılabilir. Çözümleyici tarafından sağlanan güvenilir konum geri bildirimi, uçağın güvenli ve doğru çalışmasını sağlar.
Hall Etkisi Sensörleri
Hall etkisi sensörleri motorun konumunu ve hızını tespit etmek için kullanılır. Bir iletken manyetik alana yerleştirildiğinde ve içinden bir akım geçtiğinde, bu iletken boyunca voltaj farkı oluşması anlamına gelen Hall etkisine dayalı olarak çalışırlar.
Bir DC servo motorda, rotor mıknatıslarının konumunu tespit etmek için genellikle Hall etkisi sensörleri kullanılır. Hall etkisi sensörlerini motorun statorunun etrafına yerleştirerek kontrolör, rotorun konumunu belirleyebilir ve buna göre stator sargılarındaki akımı ayarlayabilir.
Hall etkisi sensörleri küçük, ucuz ve hızlı tepki süresine sahiptir. Tüketici elektroniği ve küçük ölçekli otomasyon sistemleri gibi düşük maliyetli ve yüksek hacimli uygulamalarda yaygın olarak kullanılırlar.
Örneğin küçük boyutlu bir robot oyuncakta, oyuncağın eklem hareketlerini kontrol etmek için Hall etkisi sensörleri kullanılabilir. Sensörler, kontrol cihazına konum geri bildirimi sağlayarak oyuncağın basit hareketleri doğru bir şekilde gerçekleştirmesine olanak tanır.

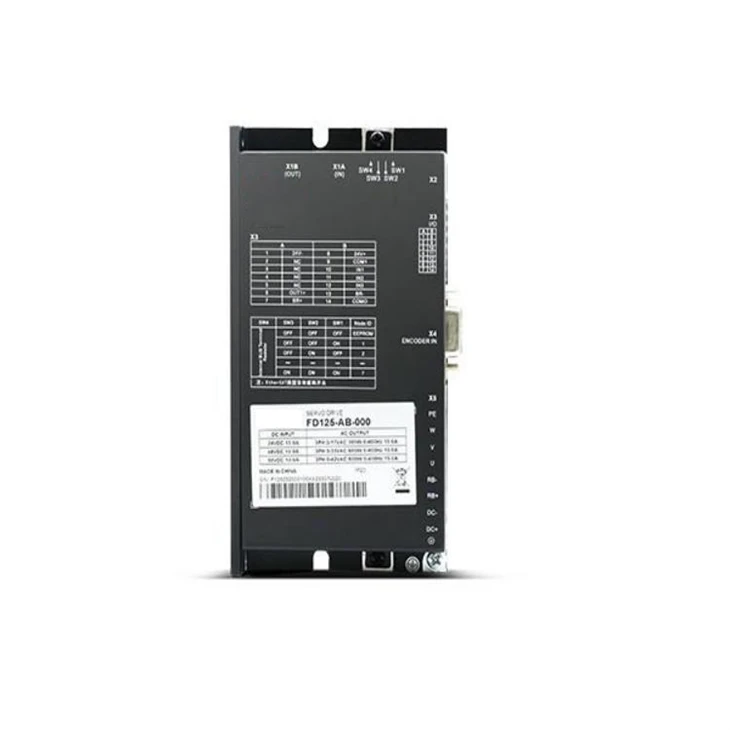

DC servo motor tedarikçisi olarak, farklı tipte geri besleme cihazlarıyla uyumlu geniş bir ürün yelpazesi sunuyoruz. BizimMini DC Servo SürücüDC servo motorların hassas kontrolünü sağlayarak kodlayıcılar, takometreler ve diğer geri bildirim cihazlarıyla sorunsuz çalışacak şekilde tasarlanmıştır. BizimAlçak Gerilim Servo Motorgüç tüketiminin en aza indirilmesi gereken uygulamalar için uygundur ve geri bildirim cihazları doğru çalışmayı sağlar. Ek olarak, bizimÇerçevesiz Tork MotoruGelişmiş geri besleme teknolojilerinin yardımıyla yüksek tork performansı sunar.
Özel uygulamanız için yüksek kaliteli DC servo motorlar ve ilgili geri besleme cihazları arıyorsanız, size yardımcı olmak için buradayız. İhtiyaçlarınıza en uygun geri besleme cihazı ve motor kombinasyonunun seçimi konusunda profesyonel tavsiyelerde bulunabiliriz. Tedarik için bizimle iletişime geçin ve projelerinizde optimum performansa ulaşmak için gereksinimlerinizi nasıl karşılayabileceğimizi tartışalım.
Referanslar
- Dorf, RC ve Bishop, RH (2017). Modern Kontrol Sistemleri. Pearson.
- Krause, PC, Wasynczuk, O. ve Sudhoff, SD (2013). Elektrik Makinaları ve Tahrik Sistemlerinin Analizi. Wiley.
- Johnson, RA (2006). Servo Motorlar ve Endüstriyel Kontrol Teorisi. Elsevier.
